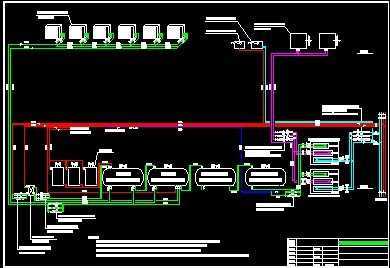

    什么是供暖系統圖

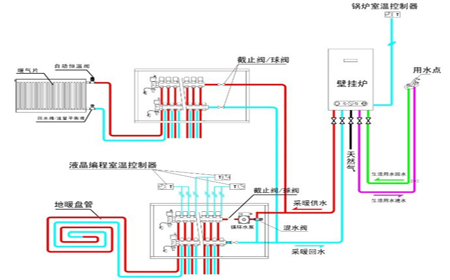

    采暖系統圖，有的文獻稱為采暖系統軸側圖，主要表達采暖系統中的管道、設備的連接關系、規格與數量。不表達建筑內容。內容應包括：⑴采暖系統中的所有管道、管道附件、設備都要繪制出來。⑵標明管道規格、水平管道標高，坡向與坡度。⑶散熱設備的規格、數量、標高，散熱設備與管道的連接方式。⑷系統中的膨脹水箱、集氣罐等與系統的連接方式。

    供暖系統圖包括哪些部分

    常見的大部分采暖系統中供暖系統施工主要分為：供暖系統平面圖、系統軸測圖、詳圖和設計、施工說明四個方面。

    供暖系統圖怎么識圖

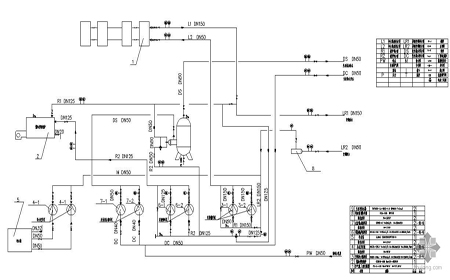

    1、先看平面布置，再看流程圖(能顯示立面)。如果算量，閥門等必須按流程圖計算?？磮D的時候，先找管道入口，從頭往下縷一直到末端。

    2、圖紙標注有標高，圖號，管道代號，系統圖必須要結合平面供暖圖，把以上管道代號對應起來。

    3、線條為管道，小方形為圖例散熱器，散熱器旁邊有個小圖例為閥門，Rg為熱水進路，Rh為熱水回路，DN是管道的直徑管道型號，圓圈內為散熱器的編號;

    供暖系統平面圖分為3個部分

    它是利用正投影原理，采用水平全剖的方法，面布置，應連同房屋平面圖一起回出。內容包括：

    1、標準層平面：

    應表明立管位置及立管編號裝方式。

    2、

：

    除了有與標準層平面團相同的內容外，還應表明總立管、水平干管的位置、走向、立管編號、干管坡度及干管上閥門、固定支架的安裝位置與型號;膨脹水箱、集氣昭等設備的位置、型號及其與管道的連接情況。

    3、底層平面圖：

    除了有與標準層平面團相同的內容外，還應表明引人口的位置，回水總管的走向、位置及采用的標準圖號(或詳固號)，回水干管的位置，室內管溝括過門地溝)的位置和主要尺寸，活動蓋板和管道支架的設置位置。

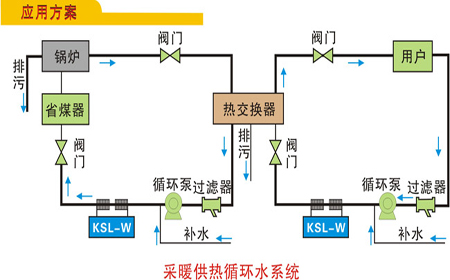

    供暖系統軸測圖

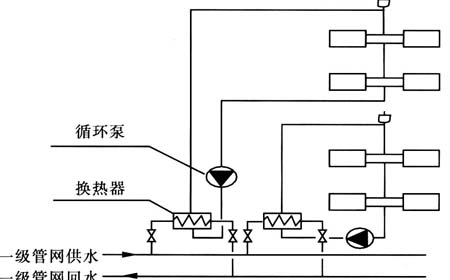

    又稱系統固，是表示采暖系統的空間布置情況，暖氣片與管道的空間連接形式，設備、管道附件等空間關系的立體圖。標有立管編號、管道標高、各管段管徑，水平干管的坡度，散熱器的片數(或長度)及集氣罐、膨脹水箱、閥件的位置、型號規格等?？闪私夤┡到y(tǒng)的全貌。比例與平面團相同。

    供暖系統詳圖

    表示采暖系統節點與設備的詳細構造及安裝尺寸要求。平面團和系統圖中表示不清，又無法用文字說明的地方，如熱力引人口、膨脹水箱的構造和配管、管溝斷面、保溫結構等可用詳圖表示。詳圖常用的比例是(1：10)一(1：50)。

    如果選用的是國家標準圖集，可給出標淮圖號，由施工人員在有關標準圖集中查詢。

    設計、施工說明

    說明設計圖紙無法表達的問題，如熱源情況、采暖設計熱負荷、設計意圖及系統形式，進出口壓力差，暖氣片的種類、形式及安裝要求，管道的敷設方式、防腐保溫、水壓試驗要求，施工中需參照的有關專業施工圖號成采用的標準圖號等。

    供暖系統圖怎么畫：

    1、計算不同直徑的鋼管長度(連接方式)

    2、鋼管的除銹刷漆

    3、散熱器的型號和數量

    4、管線上不同型號閥門的數量
